1 新品簡介

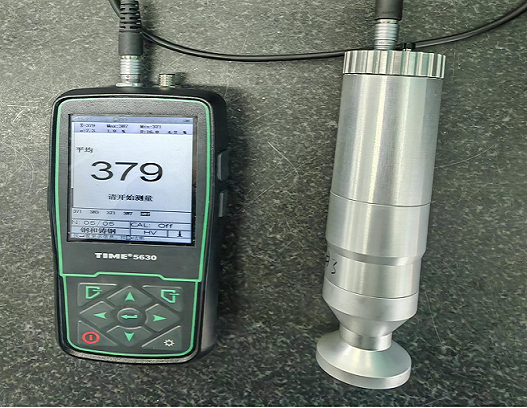

電動探頭是超聲硬度計探頭的系列化產品，作為TIME5630超聲硬度計的選配件，可以擴展超聲硬度計的適用場景和應用范圍。

應用場合：薄件、鍍層、表面硬化層硬度測量。

符合標準：

GB/T34205-2017  金屬材料 硬度試驗 超聲接觸阻抗法

JJF  1436-2013  超聲硬度計校準規范

2 產品特點

1、  3N試驗力，壓痕更小，接近于無痕檢測。

2、  測量速度快，最快2秒出數。

3、  保持時間：1-5s可選。

4、  配備磁性底座，可自動吸附到磁性工件上，避免操作時由于探頭沒有與工件垂直造成的誤差。

5、  底座帶橡膠墊，保護工件表面，避免對工件造成磕碰和劃傷。

6、  加載、保荷、卸載全過程自動，避免了操作時由于手抖造成的測量誤差。

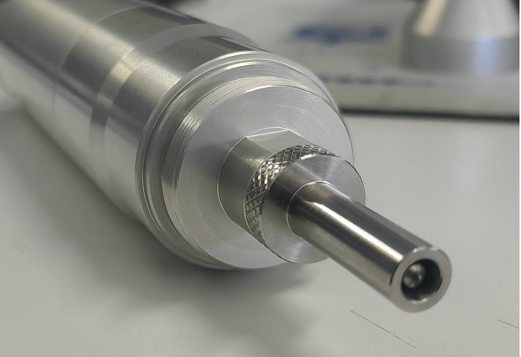

7、  配置小孔底座，用于狹窄部位的測量。

8、  對被測工件表面光潔度要求更高。

9、  主機自動識別電動探頭，探頭即插即用。

10、  主機配置的SD卡，可從主機取出，在計算機上直接讀取數據。

3 技術參數

1、  試驗力：3N，力值重復性≤3%；

2、  壓頭及壓痕：壓頭采用正四棱錐體金剛石，壓頭頂端兩相對面夾角136 ° ± 0.5 ° ，相對面間的任意交線（橫刀）不大于0.005mm；（執行JB/T 9377-2010《超聲硬度計 技術條件》3.3的規定），其在試樣上的壓痕與維氏壓痕一樣，是一個正四棱形，在高倍顯微鏡下可以觀察到，壓痕深度和壓痕對角線長度隨試樣硬度值增大而減小；

3、  硬度計相對誤差最大允許值及相對重復性最大允許值（執行GB/T34205-2017）

4、  外形尺寸： φ39mm×195mm ；

5、  重量：約840g。

4使用方法

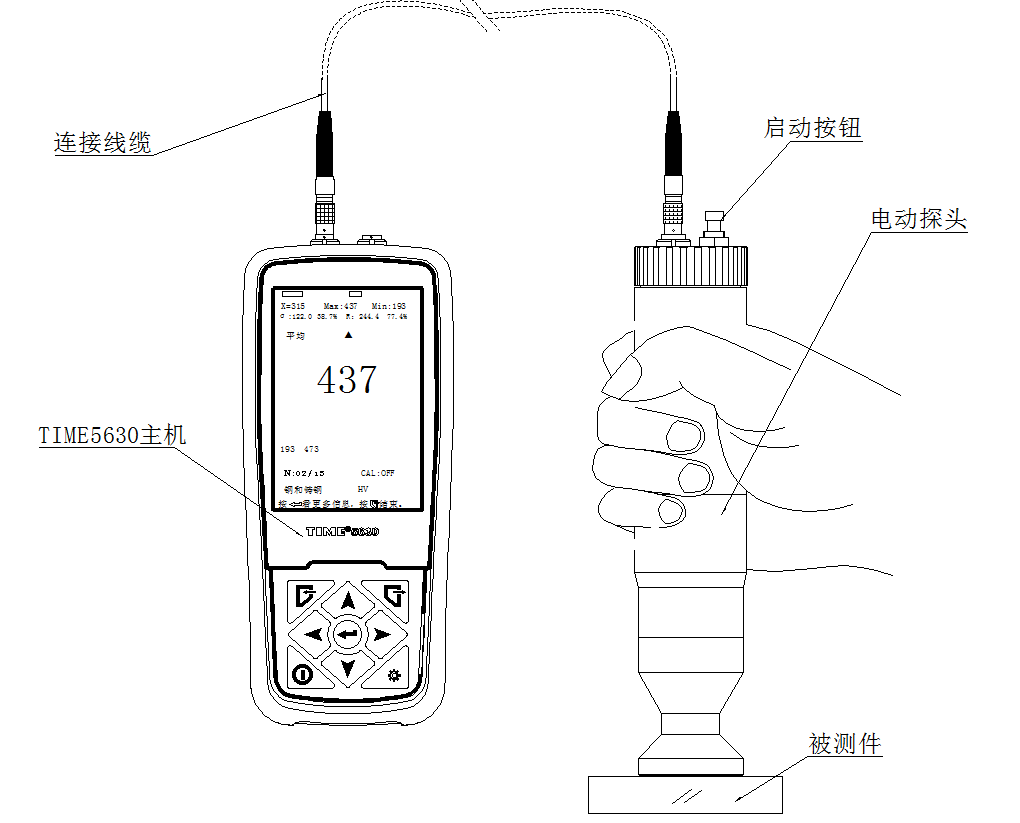

圖2-1  儀器的使用方法

將探頭放置于被測工件表面，探頭底部帶有磁鐵，如果被測工件有磁性，探頭可自動吸附到被測工件表面，無需手扶；如果被測工件 不帶磁性 ，需要用 手扶 住探頭，保證測量時探頭不會被頂起傾倒。

將探頭放置好后，按住啟動按鈕，探頭內部的電機啟動，開始測量，屏幕上依次顯示“請等待 … ”、“保持時間倒計時”，待屏幕中央顯示測量值且電機停止運轉，屏幕上再次出現“請開始測量”時，可以進行下一次測量。

注意在測量過程中不能按啟動按鈕。
